Máy đo ứng suất dư LXRD

Máy đo ứng suất dư LXRD

Thiết bị kiểm tra tối ưu cho đo lường ứng suất dư và Austenite dư
Hệ thống LXRD — “cỗ máy” nhiễu xạ tia X (XRD) dùng cho phòng thí nghiệm và thử nghiệm công nghiệp của chúng tôi — được thiết kế để vận hành cường độ cao, liên tục 24/7. Với tốc độ cực nhanh, độ chính xác và tin cậy cao, LXRD mang lại hiệu quả đầu tư (ROI) cao nhất trong ngành. Các phép đo có thể được thực hiện chỉ trong vòng một phút.
Hệ thống LXRD tích hợp các khoang bảo vệ tiêu chuẩn hoặc kích thước lớn để đáp ứng các chi tiết máy cồng kềnh. Các tùy chọn linh hoạt và khả năng lập bản đồ ứng suất dư giúp LXRD trở thành thiết bị dẫn đầu trong các hệ thống đo lường ứng suất dư và austenite dư công suất cao.
Liên hệ mua hàng Tư vấn kỹ thuật

Thông số kỹ thuật

Các dòng LXRD

LXRD Standard

Thiết bị LXRD Standard với khoang chứa nhỏ gọn, hiệu suất cao của chúng tôi được thiết kế ưu tiên sự tinh gọn, có thể vận chuyển vừa qua một khung cửa đơn. Thiết bị này hoàn hảo để đo lường các chi tiết nhỏ và mẫu vật có kích thước lên đến 30 cm.

Thiết bị hiện đại này có sẵn cấu hình khoang chứa cơ bản để tối ưu chi phí, hoặc có thể nâng cấp với nhiều tùy chọn, bao gồm: bàn sa trượt định vị XY thủ công, bàn xoay phi (đo lường ba trục tự động), bàn lập bản đồ ứng suất dư XY hành trình 300 x 200 mm hoàn toàn tự động, và khả năng đo tỷ lệ % austenite dư. Khoang chứa chống bức xạ, trục Z tự động 400 mm, máy đo góc công suất cao MG2000 1200 W, hệ thống làm lạnh tích hợp hoàn toàn và chân đế cân bằng có bánh xe giúp mang lại hiệu suất và sự linh hoạt trong một thiết kế nhỏ gọn.
LXRD Widebody Thiết bị LXRD Widebody sở hữu đầy đủ các tính năng của dòng tiêu chuẩn nhưng được tăng cường kích thước khoang chứa để đo lường các chi tiết lên đến 50 cm. Với trục Z dài 500 mm và hành trình trục Y được mở rộng lên 300 mm, dòng Widebody cung cấp một trong những không gian đo lường lớn nhất đối với hệ thống tủ đứng độc lập.
LXRD Modular Mapping Hệ thống LXRD Modular Mapping giới thiệu khả năng lập bản đồ ứng suất dư công suất cao cho các linh kiện kích thước lớn. Giờ đây, các chi tiết quá khổ được cấu tạo từ những vật liệu khó đo lường như titan sẽ không còn bị giới hạn trong các hệ thống di động công suất thấp. Với không gian đo lường rộng hơn 2 mét, các bàn lập bản đồ XY chịu tải nặng và một bàn lập bản đồ có thể tháo rời, thiết bị Modular Mapping có sự linh hoạt để đáp ứng mọi nhu cầu thực nghiệm phức tạp của bạn.
LXRD Gantry Hệ thống LXRD Gantry là hệ thống khoang chứa lớn nhất của Proto. Với khoang chứa dạng buồng rộng 3,5 mét và các thanh trượt XYZ phía trên có hành trình dài, thiết bị LXRD Gantry đơn giản hóa việc đo lường các linh kiện lớn và nặng bằng cách di chuyển máy đo góc thay vì di chuyển mẫu vật. Được trang bị máy đo góc GR2000, thiết bị này cung cấp sự linh hoạt với tính năng xoay phi tích hợp để thực hiện các phép đo ba trục.

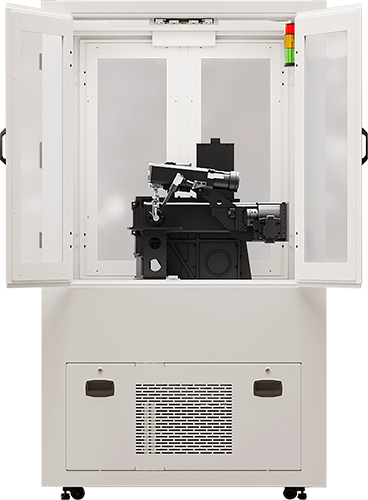

LXRD Dual-Axis LXRD Dual-Axis là thiết bị tiêu chuẩn cho nghiên cứu đầy đủ tính năng của Proto để đo lường ứng suất dư. Một bàn xoay chi thứ cấp cho phép thực hiện phép đo ở độ nghiêng bên thực (ngoài các phương pháp omega và nghiêng bên cải tiến). Bàn lập bản đồ XY, bàn xoay phi, kính hiển vi video và các kích thước khẩu độ chùm tia X (nhỏ tới 30 micron) cung cấp các công cụ tiên tiến cho nhu cầu đo lường ứng suất dư ở các vùng vi mô của bạn.

Cấu hình

Bàn sa trượt
  • Bàn lập bản đồ X, Y, Phi: Lập bản đồ ứng suất trên toàn bộ mẫu vật của bạn và nhận kết quả đo ứng suất hoàn toàn tự động theo các hướng khác nhau.
  • Bàn định vị X, Y: Định vị mẫu vật của bạn một cách nhanh chóng và thuận tiện để tiếp cận các vị trí đo trên một chi tiết.
  • Bàn xoay phi 3 trục: Tự động xoay chi tiết của bạn để dễ dàng thu thập thông tin ứng suất theo nhiều hướng.
Khẩu độ chùm tia X
  • Khẩu độ tiêu chuẩn: Các khẩu độ hình tròn và hình chữ nhật giúp đảm bảo hình dạng vùng lấy mẫu tối ưu gần các đặc điểm như mối hàn và lỗ khoan.
  • Khẩu độ siêu nhỏ: Các khẩu độ chùm tia siêu nhỏ có kích thước từ 40 đến 150 micron.
Hệ thống lấy nét
  • Thủ công: Cho phép định vị chính xác máy đo góc trong các cấu trúc hình học phức tạp.
  • Tự động: Tự động lấy nét thuận tiện và lấy nét nhanh cho các bản đồ ứng suất dư quy mô lớn.
Các giải pháp lập bản đồ
  • Lập bản đồ tiêu chuẩn: Các giải pháp lập bản đồ cho phép vận hành tự động mà không cần người giám sát.
  • Lập bản đồ bề mặt cầu: Hệ thống lập bản đồ độc đáo dùng để đặc tính hóa các bề mặt hình cầu, chẳng hạn như các viên bi.
