Thông số kỹ thuật
Chế độ tiêu chuẩn
| Độ phân giải |
Số lượng khung hình trên mỗi giây
(Frame per second: fps) |
| 1280 x 800 |
76,000 |
| 1280 x 192 |
308,820 |
| 1280 x 128 |
456,520 |
| 1280 x 64 |
744,670 |
| 1280 x 64* |
875,000 |
| 1280 x 32* |
1,750,000 |
Chế độ phân loại
| Độ phân giải |
Số lượng khung hình trên mỗi giây
(Frame per second: fps) |
| 640 x 384 |
308,820 |
| 640 x 320 |
375,000 |
| 640 x 256 |
456,520 |
| 640 x 192 |
617,640 |
| 640 x 128 |
744,670 |
| 640 x 128* |
875,000 |
| 640 x 64* |
1,750,000 |
* Tùy chọn Nhanh, bị kiểm soát xuất khẩu
Độ phân giải và tốc độ khung hình phổ biến cũng như các độ phân giải khác thì đều có sẵn.
Thông lượng/Tốc độ:
75 tệp Gpx trên giây.
Tốc độ khung hình nhỏ nhất là 100 fps
Chế độ tốc độ tối đa tiêu chuẩn:
- 1280 x 800 là 76000 fps (Độ phân giải đầy đủ)
- 1280 x 64 là 744670 fps
- 1280 x 32 là 1.75 triệu fps (Chỉ áp dụng với tùy chọn NHANH)
Chế độ tốc độ tối đa Phân loại:
- 640 x 384 trong chế độ Phân loại là 308820 fps (Độ phân giải đầy đủ)
- 640 x 128 là 744670 fps
- 640 x 64 là 1.75 triệu fps (Chỉ áp dụng với tùy chọn NHANH)
Thông số kỹ thuật của cảm biến:
Cảm biến CMOS chiếu sáng mặt sau (BSI)
1280 x 800 điểm ảnh
Kích thước điểm ảnh 18.5 μm, 37 μm với chế độ Phân loại
23.7 mm x 14.8 mm; 27.94 mm theo đường chéo
Độ sâu 12 bit
Chế độ Phân loại 128 x 64: Đo EMVA 1288 ở 532 nm
- Chế độ tiêu chuẩn:
- Hiệu suất lượng tử: 77.6% đơn sắc; 64.9% màu
- Tỷ lệ tín hiệu trên nhiễu (SNR: Signal to Noise Ratio) tối đa: 39.4 dB
- AST (p) 31.8 đơn sắc; 44.4 màu
- Dung tích bão hòa (e-): 8736 đơn sắc, 9720 màu
- Nhiễu tối tạm thời: 24.18 e-
- Dải năng lượng: 51.0 dB
- Chế độ phân loại:
- Hiệu suất lượng tử: 72.0%
- SNR tối đa: 45.2 dB
- AST (p) 98.9
- Dung tích bão hòa (e-): 33.184
- Nhiễu tối tạm thời: 70.69 e-
- Dải năng lượng: 53.4 dB
- Chế độ Phân loại là đầu ra chỉ đơn sắc
Phơi sáng:
Phơi sáng tiêu chuẩn tối thiểu là 1.04 μs, và tối thiểu là 95 ns với tùy chọn phơi sáng NHANH 95 ns, hoặc là tối thiểu 38 ns với tùy chọn phơi sáng NHANH 38 ns (tất cả các tùy chọn đều bị kiểm soát xuất khẩu)
Chỉ số phơi sáng (E.I.) áp dụng cho việc điều khiển ISO
Chế độ tắt màn trập dành cho PIV
Bộ nhớ:
Ram tốc độ cao 128 GB, 256 GB, 512 GB
Lên tới 511 bộ nhớ phân vùng

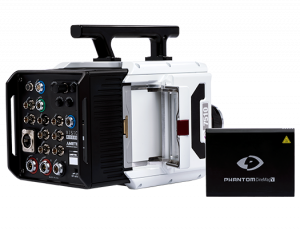

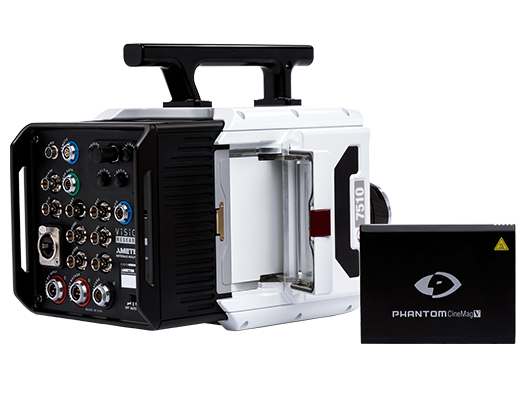

CineMag V dành cho lưu trữ không biến động (2 TB, 8 TB)
Thời gian ghi:
Tối đa 4,4 giây ở tốc độ khung hình tối đa, 12 bit, ở độ phân giải 1280 x 800 và được lưu vào bộ nhớ trong
Có thể ghi hình lâu hơn ở độ phân giải giảm và khi ghi trực tiếp vào CineMag sẽ có tốc độ khung hình thấp hơn
Các tính năng đặc biệt:
10 Gb Ethernet tiêu chuẩn
Chế độ Gộp điểm ảnh cho độ phân giải theo chiều dọc gấp đôi ở tốc độ khung hình cao (Chỉ đầu ra đơn sắc)
Chế độ Multi Cine với tối đa 511 phân đoạn bộ nhớ
Ghi âm liên tục
Đồng bộ hóa để kích hoạt
Chế độ tắt màn trập cho phép phơi sáng PIV
Màn trập cơ học bên trong cho Tham chiếu phiên hiện tại (CSR) tự động/từ xa
DHCP hoặc địa chỉ IP thứ cấp
Có khả năng nâng cấp chương trình sử dụng tại hiện trường
Kích hoạt:
Vị trí kích hoạt có thể lập trình (ghi trước/sau khi kích hoạt)
Tự động kích hoạt dựa trên hình ảnh tiêu chuẩn
Kích hoạt từ phần mềm
Phần cứng kích hoạt BNC
Kết nối:
Gb Ethernet (chuẩn)
Chuẩn Ethernet 10Gb để điều khiển và tải dữ liệu
WiFi qua USB Dongle để điều khiển
- (tùy chọn đặt hàng từ nhà máy khi tắt WiFi)
Video đầu ra:
2 cổng 3G HD-SDI
Hỗ trợ lên tới 1080p60.
Ống kính:
Ngàm ống kính Nikon F tiêu chuẩn, hỗ trợ ống kính kiểu F & G
Tùy chọn ngàm Canon EOS
Tùy chọn ngàm PL
Tùy chọn ngàm C
Tùy chọn ngàm M42
(không bao gồm ống kính)
Nguồn điện:
Bao gồm nguồn điện 100 – 240 VAC, 400 Watt
Đầu vào nguồn điện thứ cấp 20 – 28 VDC trên bảng điều khiển phía sau camera
Các linh kiện đi kèm
Nguồn điện 400W có cáp XLR
Cáp Ethernet chắc chắn
Cáp BNC
Phần mềm Phantom PCC
Hướng dẫn sử dụng
Hộp đựng có lót xốp định hình
Tùy chọn đi kèm:
Tùy chọn NHANH
Ngàm Canon EOS
Ngàm ống kính C
Ngàm ống kính PL
Ngàm ống kính M42
Phụ kiện phổ biến:
Đèn LED
CineMag V
CineStation IV
Màn hình video để điều khiển trực tiếp trên Camera
