Công nghệ làm lạnh cho CIS & TD

Các thiết bị làm lạnh

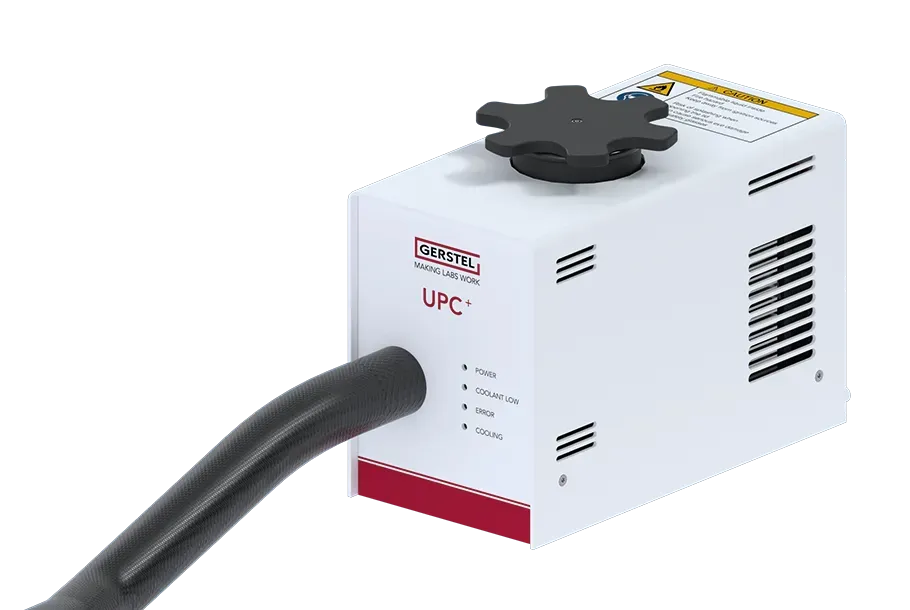

Bộ làm mát Peltier đa năng UPC Plus

UPC Plus là một thiết bị làm mát tuần hoàn nhỏ gọn và linh hoạt, được thiết kế đặc biệt để sử dụng với các mô-đun của GERSTEL. Sử dụng công nghệ Peltier tiên tiến, thiết bị giúp làm mát mô-đun xuống nhiệt độ tối thiểu là 10°C. Hệ thống tuần hoàn chất làm mát kín giúp UPC Plus trở thành một giải pháp tiết kiệm chi phí và thân thiện với môi trường. UPC Plus đặc biệt phù hợp cho các ứng dụng yêu cầu mức nhiệt độ trung bình. Thiết bị này được điều khiển thông qua phần mềm MAESTRO.

Nguyên lý hoạt động

UPC Plus tạo ra độ lạnh bằng cách sử dụng công nghệ Peltier tiên tiến. Một hỗn hợp ethanol-nước đặc biệt được sử dụng làm chất làm mát. Chất làm mát này chảy bên trong một mạch kín. Khi chảy về phía mô-đun cần làm mát, chất làm mát sẽ ở trạng thái lạnh và trên đường quay trở về, nó sẽ ấm lên. Chất làm mát vẫn nằm bên trong mạch và được tái sử dụng. Phần mềm MAESTRO tự động kích hoạt và hủy kích hoạt thiết bị làm mát theo chương trình nhiệt độ của mô-đun đang được làm mát.

Lợi ích

Các mô-đun của GERSTEL được làm mát xuống mức nhiệt độ trung bình một cách thân thiện với môi trường và tiết kiệm chi phí. Việc vận hành UPC Plus đòi hỏi rất ít không gian và không cần đến nguồn cung cấp chất làm mát từ bên ngoài. Ngoài ra, để làm mát đồng thời nhiều mô-đun, bạn có thể kết hợp UPC Plus với các đơn vị UPC Plus bổ sung hoặc thiết bị CCD2.

Bộ làm mát tĩnh điện CCD 2

CCD 2 là một thiết bị làm mát tuần hoàn mạnh mẽ được thiết kế đặc biệt để sử dụng với các mô-đun của GERSTEL. Được trang bị bộ làm mát nhúng công suất cao, thiết bị có thể làm mát đồng thời lên đến 2 mô-đun xuống nhiệt độ tối thiểu là -30 °C. CCD 2 đặc biệt phù hợp cho các ứng dụng yêu cầu nhiệt độ âm và hoạt động độc lập với bất kỳ nguồn cung cấp chất làm mát bên ngoài nào. Thiết bị CCD 2 được điều khiển thông qua phần mềm MAESTRO.

Nguyên lý hoạt động

Nhiệt độ lạnh sử dụng trong CCD 2 được cung cấp bởi một bộ làm mát nhúng. Chất làm mát được sử dụng là ethanol có sẵn trên thị trường. Chất làm mát này chảy bên trong hai mạch làm mát kín. Khi chảy về phía mô-đun đang được làm mát, chất làm mát ở trạng thái lạnh và trên đường quay trở về, nó sẽ ấm lên.

Lợi ích

Các mô-đun của GERSTEL được làm mát xuống nhiệt độ âm một cách thân thiện với môi trường và tiết kiệm chi phí. Để vận hành CCD 2, không cần nguồn cung cấp chất làm mát bên ngoài. CCD 2 có thể được sử dụng để làm mát đồng thời lên đến 2 mô-đun GERSTEL. Nếu cần thiết, bạn có thể kết hợp CCD 2 với một thiết bị UPC Plus.

Tùy chọn làm mát LN2

Tùy chọn làm mát LN2 cho phép làm mát nhanh chóng các mô-đun GERSTEL như Hệ thống tiêm mẫu lạnh (CIS), Hệ thống giải hấp nhiệt (TDS) và CTS xuống nhiệt độ tối thiểu thấp tới -180 °C. Điều này cho phép bạn thực hiện kỹ thuật hội tụ lạnh các chất phân tích trong hệ thống CIS trước khi chúng được chuyển sang cột phân tích. Tùy chọn làm mát LN2 đặc biệt phù hợp cho các ứng dụng yêu cầu nhiệt độ thấp nhất, chẳng hạn như trong phân tích không mục tiêu. Tùy chọn làm mát LN2 được điều khiển thông qua phần mềm MAESTRO.

Nguyên lý hoạt động

Nitơ lỏng được cung cấp trong bình Dewar. Bình Dewar được kết nối với mô-đun cần làm mát thông qua một đường dẫn chất làm mát và một van điện từ. Khi van điện từ mở, nitơ sẽ chảy đến mô-đun đang được làm mát, tại đây nó tạo ra độ lạnh cần thiết thông qua quá trình bay hơi. Phần mềm MAESTRO tự động kích hoạt và hủy kích hoạt thiết bị làm mát theo chương trình nhiệt độ của mô-đun đang được làm mát.

Lợi ích

Các mô-đun GERSTEL có thể được làm mát nhanh chóng xuống mức nhiệt độ thấp nhất. Nếu cần thiết, bạn có thể kết nối nhiều mô-đun vào một bình Dewar duy nhất để làm mát chúng. Độ lạnh do nitơ lỏng tạo ra luôn có sẵn ngay lập tức. Do các bộ phận chuyển động được hạn chế tối đa trong mạch làm mát, tùy chọn làm mát LN2 đòi hỏi rất ít chi phí bảo trì.

Các phiên bản

Tùy chọn làm mát này có sẵn với các bình Dewar có kích thước khác nhau.

Tùy chọn làm mát LCO2

Tùy chọn làm mát LCO2 cho phép làm mát nhanh chóng các mô-đun GERSTEL như Hệ thống tiêm mẫu lạnh (CIS) và Hệ thống giải hấp nhiệt (TDS) xuống nhiệt độ tối thiểu thấp tới -70 °C. Điều này cho phép bạn thực hiện kỹ thuật hội tụ lạnh các chất phân tích trong hệ thống CIS lạnh trước khi chúng được chuyển sang cột phân tích. Tùy chọn làm mát LCO2 đặc biệt phù hợp cho các ứng dụng yêu cầu nhiệt độ thấp. Tùy chọn làm mát LCO2 được điều khiển thông qua phần mềm MAESTRO.

Nguyên lý hoạt động

Carbon dioxide lỏng được cung cấp trong một bình khí nén. Bình khí nén được kết nối với mô-đun cần làm mát thông qua một đường dẫn chất làm mát và một van điện từ. Khi van điện từ mở, carbon dioxide sẽ chảy đến mô-đun đang được làm mát, tại đây nó tạo ra độ lạnh cần thiết thông qua quá trình thăng hoa ngược. Phần mềm MAESTRO tự động kích hoạt và hủy kích hoạt thiết bị làm mát theo chương trình nhiệt độ của mô-đun đang được làm mát.

Lợi ích

Các mô-đun GERSTEL có thể được làm mát nhanh chóng xuống mức nhiệt độ thấp nhất. Nếu cần thiết, bạn có thể kết nối nhiều mô-đun vào một bình khí nén duy nhất để làm mát chúng. Độ lạnh do carbon dioxide lỏng tạo ra luôn có sẵn ngay lập tức. Do các bộ phận chuyển động được hạn chế tối đa trong mạch làm mát, tùy chọn làm mát LCO2 đòi hỏi rất ít chi phí bảo trì.
