Quang phổ nhiễu xạ tia X phân giải cao AXRD
Quang phổ nhiễu xạ tia X phân giải cao AXRD - Ảnh 2
Quang phổ nhiễu xạ tia X phân giải cao AXRD - Ảnh 3

Quang phổ nhiễu xạ tia X phân giải cao AXRD

Quang phổ nhiễu xạ tia X phân giải cao vượt trội cho Màng mỏng và Vật liệu đơn tinh thể
Dữ liệu chất lượng cao nhất cho Phòng thí nghiệm nghiên cứu hoặc sản xuất của bạn

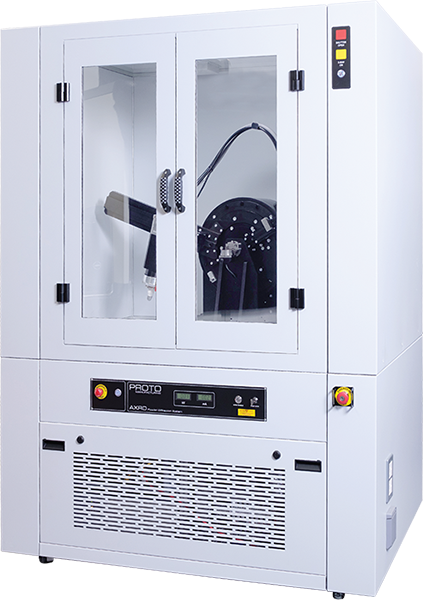

AXRD LPD-HR là hệ thống LPD phổ biến của chúng tôi được nâng cấp hệ quang để cho phép phân tích đặc tính của màng mỏng và các vật liệu đơn tinh thể.

Phân tích các tính chất vật lý bề mặt của màng mỏng, các lớp phủ đa lớp và các bề mặt tiếp giáp bằng kỹ thuật XRR. Phân tích các lớp màng biểu mô và xác định độ hoàn hảo tinh thể của các đơn tinh thể khối bằng đường cong nhiễu xạ rocking độ phân giải cao. Thu thập các thông tin giá trị về các lớp biểu mô và phân tích hiệu quả các màng mỏng bị biến dạng bằng bản đồ không gian ngược.

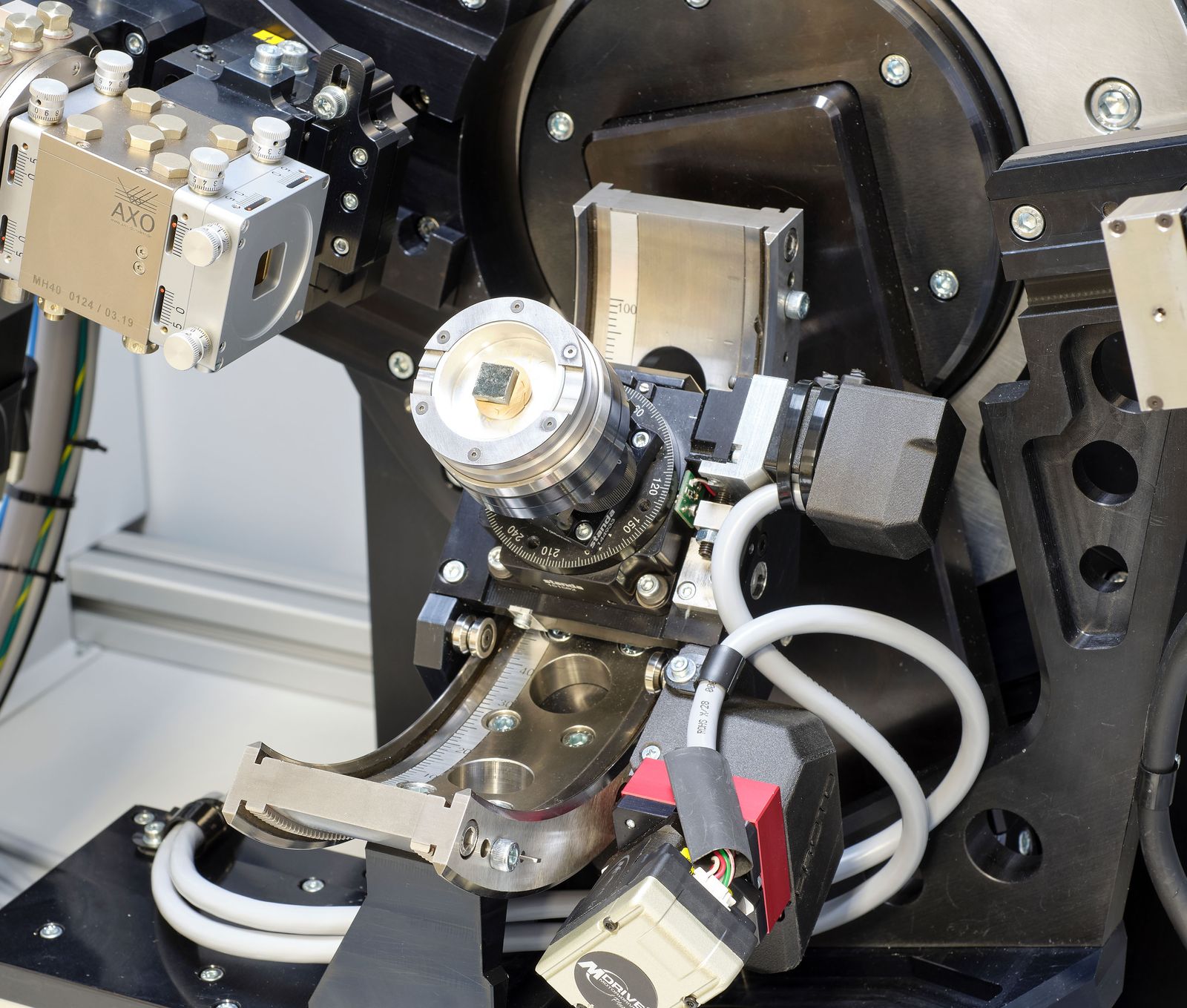

Kế thừa thiết kế bộ đo góc sáng tạo của dòng LPD cùng với những tiến bộ mới nhất trong công nghệ mô-tơ và bộ mã hóa, hệ thống này cung cấp độ chính xác tối đa cho các thí nghiệm của bạn.

Liên hệ mua hàng Tư vấn kỹ thuật

Thông số kỹ thuật

Tính năng

Phản xạ tia X (XRR)

Đặc trưng hóa các tính chất bề mặt vật lý của các màng mỏng, lớp phủ đa lớp và các lớp tiếp giáp.

Xác định các thông tin sau:

  • Độ dày lớp
  • Độ nhám bề mặt và độ nhám giao diện
  • Mật độ/Tỷ trọng
  • Thành phần hóa học
  • Mật độ lệch lạc/mật độ sai hỏng

Có thể phân tích tất cả các lớp vô định hình, đa tinh thể và đơn tinh thể.
Đường cong dao động

Các đường cong dao động độ phân giải cao có thể được sử dụng để phân tích các lớp màng epitaxy (màng mọc trên nền đơn tinh thể) và xác định độ hoàn hảo tinh thể của các khối đơn tinh thể.

Xác định các thông tin sau:

  • Thành phần và độ dày của lớp
  • Sự sai khác mạng tinh thể, sự giãn nghỉ (ứng suất mạng)
  • Độ nghiêng, độ cong và sự sai lệch định hướng của lớp
  • Cấu trúc mosaic
  • Mật độ lệch lạc/mật độ sai hỏng
Bản đồ không gian ngược

Kỹ thuật độ phân giải cao này cung cấp nhiều thông tin nhất về các lớp epitaxy và là kỹ thuật cần thiết để phân tích các màng mỏng bị biến dạng (ứng suất).

Xác định các thông tin sau:

  • Tách biệt các hiệu ứng dịch chuyển đỉnh Bragg để cho phép xác định chính xác ứng suất, thành phần, các thông số mạng và độ dày lớp.
  • Phân biệt giữa các thay đổi do ứng suất và thay đổi do thành phần hóa học.
  • Phân biệt giữa hiện tượng mở rộng đỉnh do sự phân tán mosaic hoặc do độ cong.

Ứng dụng
