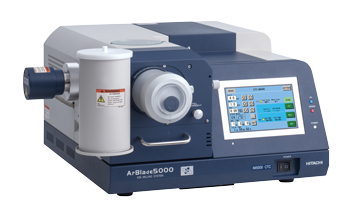

ArBlade 5000 được trang bị súng Ar ion với tốc độ phay cao gấp đôi so với hiệu suất tiên tiến nhất, do đó giảm đáng kể thời gian xử lý để chuẩn bị mặt cắt.

(* 1) Si nhô ra 100 um từ mép mặt nạ.

So sánh phay mặt cắt

(Mẫu vật: chì cho bút chì cơ học, Thời gian cắt: 1,5 giờ)

IM4000PLUS	ArBlade 5000

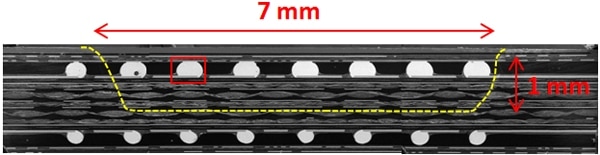

Ví dụ về phay mặt cắt ngang diện rộng

(Mẫu vật: linh kiện điện tử, Thời gian phay: 5 giờ)

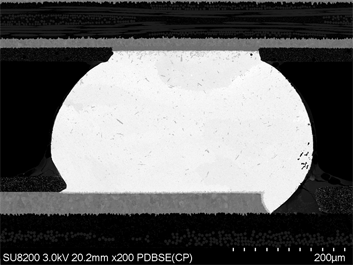

Mở rộng khung màu đỏ	Phóng to hình ảnh bên trái

Hệ thống ion hoàn toàn mới được trang bị cả hai chế độ phay mặt cắt ngang và phẳng cho các yêu cầu ứng dụng phức tạp nhất.

Được trang bị nhiều giá đỡ, hệ thống ArBlade 5000 có phạm vi ứng dụng lớn.

phay mặt cắt ngang



Được sử dụng để tạo ra các mặt cắt ngang rộng hơn, không bị biến dạng mà không gây áp lực cơ học cho mẫu



phay mặt cắt phẳng

Được sử dụng để mài và đánh bóng hoàn thiện sau các kỹ thuật đánh bóng cơ học truyền thống.

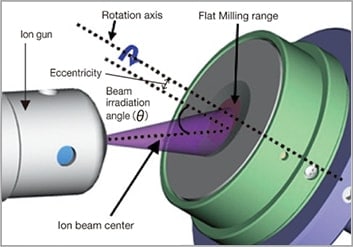

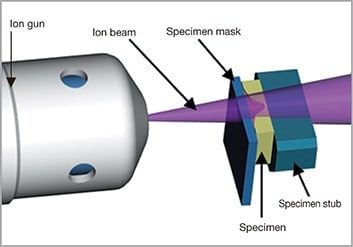

Hình ảnh của phay mặt cắt ngang	Hình ảnh của phay mặt cắt phẳng



- Khi kết thúc quá trình nghiền cryo, giai đoạn mẫu thử được làm ấm nhẹ đến nhiệt độ phòng để tránh hình thành băng hoặc ngưng tụ nước trên bề mặt mẫu.

- Làm mát mẫu có thể hỗ trợ phay mặt cắt không có thiệt hại đối với mẫu thử có độ nhạy nhiệt độ cao như polyme hoặc kim loại mềm. Tuy nhiên, ngay cả khi áp dụng làm mát chủ động, điều quan trọng là chọn các tham số xử lý thích hợp để có kết quả tốt nhất. Điều này đặc biệt quan trọng đối với các mẫu có độ dẫn nhiệt thấp vì nhiệt sinh ra tại điểm tác động của chùm ion trực tiếp trước tiên phải được tiến hành hiệu quả đến các khu vực khác của mẫu thử. ArBlade 5000 với CTC cung cấp dòng tia ion cao ngay cả ở điện áp gia tốc thấp hơn và do đó, phù hợp tối ưu cho nhiều kỹ thuật xử lý.

Specimen : wood alloy

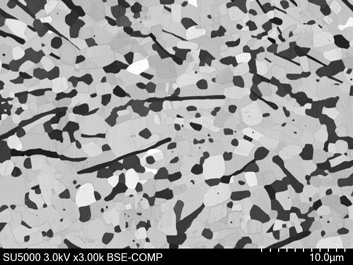

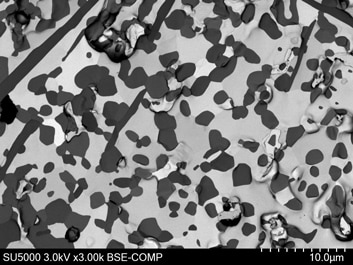

Không làm mát	Có làm mát
