1. MEVTC. Thiết bị

Bộ điều khiển rung (MEVTC) cho phép điều tra độ rung và độ chịu xoắn với các thí nghiệm.

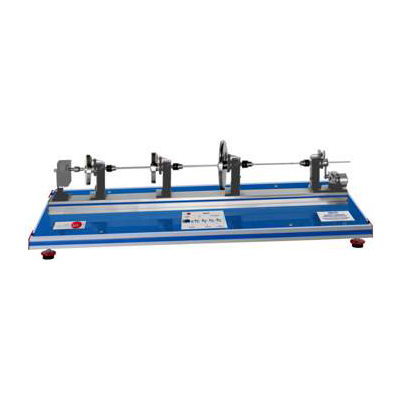

Máy điều khiển rung (MEVTC) là một thiết bị được thiết kế để nghiên cứu độ rung chịu xoắn, độ chịu xoắn và hành vi của hệ thống rung xoắn với hai và ba máy rung trọng lượng xoắn.

Bộ phận đúc bằng tre được đặt trên một cấu trúc nhôm anodized và bảng điều khiển bằng thép sơn, và với chân cao su.
Các yếu tố kim loại chính bằng thép không gỉ.
Sơ đồ trong bảng với sự phân bố tương tự như các phần tử trong đơn vị thực.
Thanh xoắn Torsion:
- Được làm bằng thép không rỉ.
- Đường kính: 5 mm.
- Chiều dài: 1400 mm.

Động cơ điện tử điều khiển bằng máy tính với một số biên độ kích thích.
Bốn ổ đỡ gắn trên trụ di động, có nẹp và mặt bích, để định vị tại bất kỳ điểm nào và hỗ trợ thanh xoắn.
Ba đĩa cân để gắn vào bất kỳ vị trí nào dọc theo thanh:
- Chất liệu: Thép không gỉ.
- Hai đĩa trọng lượng có đường kính 150 mm và 2,6 kg
- Một đĩa trọng lượng có đường kính 230 mm và 4,9 kg

Bộ giảm chấn dầu bịt kín có hệ số điều chỉnh.
Bốn cảm biến góc quay.

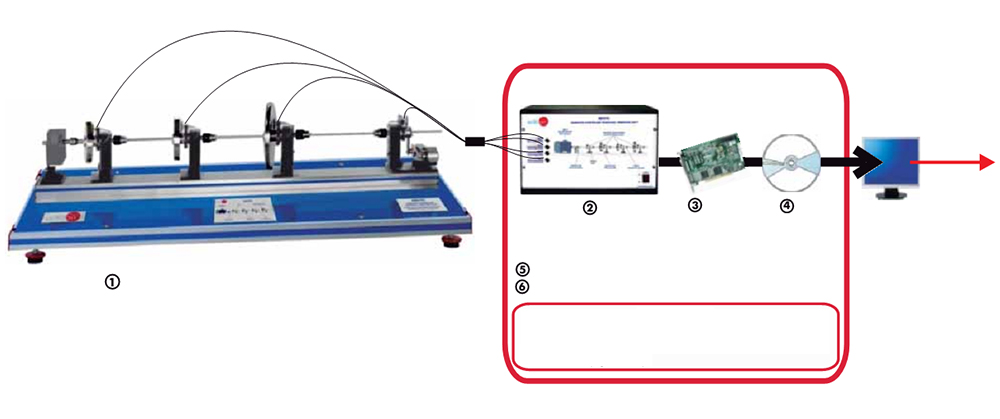

2. MEVTC / CIB. Hộp điều khiển:

Với sơ đồ quá trình ở mặt trước.
Đồng thời hiển thị trong máy tính của tất cả các tham số tham gia vào quá trình.
Hiệu chuẩn của tất cả các cảm biến tham gia vào quá trình.
Biểu diễn đường cong thời gian thực.
Tất cả các giá trị thiết bị truyền động có thể được thay đổi bất cứ lúc nào từ bàn phím máy tính (PC).
Tấm chắn và tín hiệu được lọc để tránh nhiễu bên ngoài.
Kiểm soát thời gian thực với tính linh hoạt của các sửa đổi từ bàn phím máy tính của các thông số, tại bất kỳ thời điểm nào trong quá trình.
Mở kiểm soát cho phép sửa đổi, tại bất kỳ thời điểm và trong thời gian thực, các tham số liên quan đến quá trình.
3 mức an toàn: cơ khí trong đơn vị, điện tử trong giao diện điều khiển, và thứ ba trong phần mềm điều khiển.

3. DAB. Bảng mạch thu dữ liệu

PCI Express Thu thập dữ liệu National Instruments bảng sẽ được đặt trong một khe máy tính.
16 ngõ vào analog. Tốc độ lấy mẫu: 250 KS / s.
2 đầu ra tương tự. 24 đầu vào / đầu ra số.

4. MEVTC / CCSOF. Phần mềm điều khiển bằng máy tính + Thu thập dữ liệu + Phần mềm Quản lý Dữ liệu:

Phần mềm linh hoạt, mở và multicontrol. Quản lý, xử lý, so sánh và lưu trữ dữ liệu.
Lấy mẫu vận tốc lên đến 250 KS / s (kilo mẫu / giây).
Nó cho phép đăng ký trạng thái cảnh báo và biểu diễn đồ họa theo thời gian thực.

5. Cáp và phụ kiện, để hoạt động bình thường.

6. Hướng dẫn sử dụng: được cung cấp 8 hướng dẫn sử dụng.

Kích thước và trọng lượng (xấp xỉ)
Thiết bị: 1500 x 450 x 450 mm. Trọng lượng: 55 Kg.
Hộp điều khiển: 490 x 330 x 310 mm. Trọng lượng: 10 Kg.
