TKC - Tua-bin Kaplan điều khiển bằng máy tính

Model: TKC
Tình trạng: Liên hệ

Cấu trúc và bảng nhôm anodized bằng thép sơn. Sơ đồ ở mặt trước bảng điều khiển có phân bố tương tự với các phần tử trong đơn vị thực sự

Bảo hành: Chưa có thông tin bảo hành

Giá bán: Liên hệ

Đặt hàng

Khung giờ giao hàng từ 8h00 - 18h00 hàng ngày.
Sản phẩm chính hãng, cung cấp CO & CQ.
Bảo hành miễn phí 12 tháng với máy chính.
Giá trên chỉ áp dụng đối với mặt hàng có sẵn.
Đối với mặt hàng không có sẵn sẽ tính thêm phí vận chuyển.

Gửi email yêu cầu báo giá: info@redstarvietnam.com Tất cả các ngày trong tuần

Đặc tính nổi bật
Thông số kỹ thuật
Ứng dụng
Download
Nhận xét

CONTROL
(Open Control + Multicontrol + Real Time Control)
- From COMPUTER (standard)
- From PLC (optional) Control
Interface Box SCADA. EDIBON Computer Control System Cables and Accessories Manuals Data
Acquisition
Board Software for:
- Data Acquisition
- Data Management
- Computer Control

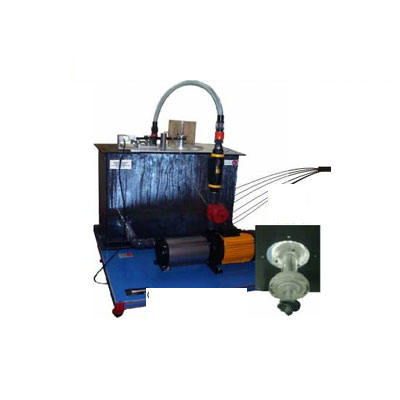

Unit: TKC. Kaplan Turbine Detail of the turbine

1.- Để xác định các đặc tính vận hành của một tuabin Kaplan với vận tốc khác nhau.

2.- Xác định đường cong tuabin điển hình.

3. Sản lượng điện của tua bin so với tốc độ và tốc độ dòng chảy ở các đầu khác nhau.

4. Ảnh hưởng của việc sử dụng hướng cánh dẫn cho hiệu suất của tuabin.

5.- Tính toán dòng chảy.

6.- Phân tích chiều.

7. Điều tra chuyển đổi năng lượng thủy năng thành năng lượng cơ.

8. Xác định mô-men xoắn và tốc độ của tuabin.

9. Tính công suất tuabin.

10.- Xác định hiệu quả tuabin thủy lực.

Các thực tiễn khác:

11. Cảm biến hiệu chuẩn.

12-30.- Thực hành với PLC.

1. TKC. Thiết bị

Cấu trúc nhôm anodized và bảng điều khiển bằng thép sơn. Sơ đồ ở bảng điều khiển phía trước có phân bố tương tự với các phần tử trong đơn vị thực.
Mô hình chức năng của tuabin Kaplan, với một nhà phân phối có van điều chỉnh có thể điều chỉnh cho phép kiểm soát lưu lượng nước trong tuabin:
Đường kính tua bin: 52 mm. Phạm vi vận tốc: 0-1000 r.m. Khoảng Số lưỡi xoa của tuabin: 4. Số van điều chỉnh được của nhà phân phối: 8.
Hệ thống phanh. Ô tải: 0-2 Kg. Bộ cảm biến lực: 0-20 N (tối đa).
Máy bơm nước, máy tính điều khiển. Bình nước trong suốt, dung tích 100 l. Khoảng Cảm biến áp suất. Cảm biến lưu lượng. Cảm biến tốc độ.

2. TKC / CIB. Hộp điều khiển

Điều khiển thời gian thực với tính linh hoạt sửa đổi từ bàn phím máy tính của các thông số, tại bất kỳ thời điểm nào trong quá trình. Cho phép sửa đổi, tại bất kỳ thời điểm và trong thời gian thực, các tham số liên quan đến quá trình. 3 mức an toàn: cơ khí trong đơn vị, điện tử trong giao diện điều khiển, và thứ ba trong phần mềm điều khiển.

3. DAB. Mạch thu dữ liệu

Thu thập dữ liệu PCI National Instruments bảng sẽ được đặt trong một khe máy tính. 16 ngõ vào analog. Tốc độ lấy mẫu: 250 KS / s. 2 đầu ra tương tự. 24 đầu vào / đầu ra số.

4. TKC / CCSOF. Phần mềm máy tính + Thu thập dữ liệu + Phần mềm Quản lý Dữ liệu:

Phần mềm linh hoạt, mở và multicontrol. Quản lý, xử lý, so sánh và lưu trữ dữ liệu. Tốc độ lấy mẫu lên đến 250.000 dữ liệu / giây. Nó cho phép đăng ký trạng thái cảnh báo và biểu diễn đồ họa theo thời gian thực.

5. Cáp và phụ kiện, để hoạt động bình thường.

6. Hướng dẫn sử dụng: được cung cấp 8 hướng dẫn sử dụng.

Kích thước (xấp xỉ) = Đơn vị: 800 x 900 x 800 mm. Trọng lượng: 80 Kg. Giao diện điều khiển: 490 x 330 x 310 mm. Trọng lượng: 10 Kg.
