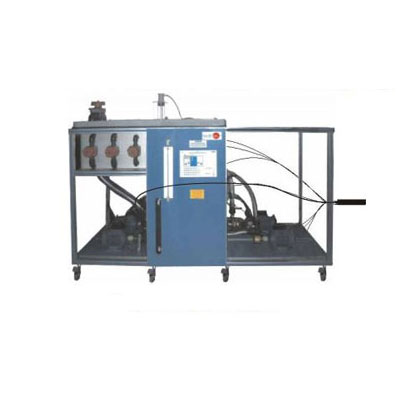

1. Thiết bị PBOC.

(PBOC) cho phép sinh viên nghiên cứu các đặc tính hoạt động của một số loại máy bơm (bơm ly tâm, bơm dòng trục, bơm bánh răng và bơm ngoại vi, bao gồm trong nguồn cung cấp tối thiểu và các máy bơm khác). Nó cho phép kiểm soát và đo các tham số tiêu biểu nhất của loại bơm này.
Cấu trúc nhôm anodized và các tấm bằng thép sơn. Các yếu tố kim loại chính bằng thép không gỉ.
Sơ đồ ở bảng điều khiển phía trước có phân bố tương tự với các phần tử trong đơn vị thực.
4 Máy bơm (máy tính điều khiển): Máy bơm ly tâm, bơm dòng trục, bơm bánh răng và bơm ngoại vi:
Máy bơm ly tâm: bệ hoặc loại trục tự do, với một đường nối được gia cố làm việc trong phần mở rộng của đầu chính và được giữ bởi một quả bóng kép.
Máy bơm dòng trục: với cánh quạt, hoạt động trong một vỏ acrylic với các khe giữa các cánh quạt và vỏ bọc.
Bơm bánh răng: chuyển vị dương, vỏ bọc của một mảnh nóng chảy và hai cánh quạt dưới dạng bánh răng thẳng.
Máy bơm ngoại biên: còn được gọi là máy tạo lại hoặc bơm tuốc bin, với một lưỡi dao thẳng bên trong vỏ hình khuyên và một trục kích hoạt trên hai ổ lăn bôi trơn. Motor cho mỗi bơm, với hoạt động độc lập.
Bộ cảm biến áp suất nhập và cảm biến áp suất xả cho mỗi bơm (8 cảm biến). Kiểm soát phần mềm để đọc trực tiếp tốc độ (r.m.m.) và mô men xoắn (Nm). Sự thay đổi tốc độ bằng bộ chuyển đổi tần số, điều khiển máy tính.
Bình thể tích thể tích từ 0-10 lít cho dòng chảy thấp và 0-45 lít cho dòng chảy lớn.
Cảm biến lưu lượng. "U" Hình dạng đập. 2 Trượt các baffles trong kênh hở. Bể chứa nước, dung tích khoảng 160 lít. Van cho máy bơm ly tâm, ngoại vi và bánh răng. Van điều khiển cho bơm trục.

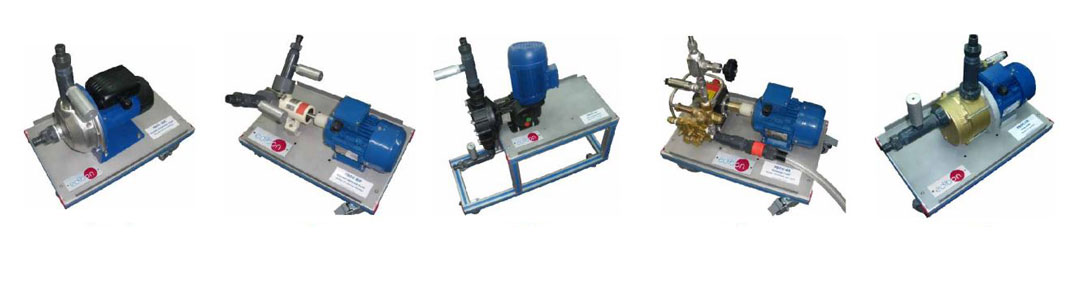

Bơm tùy chọn (không bao gồm trong tiêu chuẩn cung cấp):
-PBOC-2BC. Bơm ly tâm thứ hai, và bao gồm các van bổ sung cần thiết để thực hiện một mô hình biểu diễn bơm nối tiếp / song song.
-PBOC-BIF. Bơm cánh quạt linh hoạt.
-PBOC-BD. Bơm màng.
-PBOC-BE. Bơm xả.
-PBOC-VA. Bơm cánh quạt.

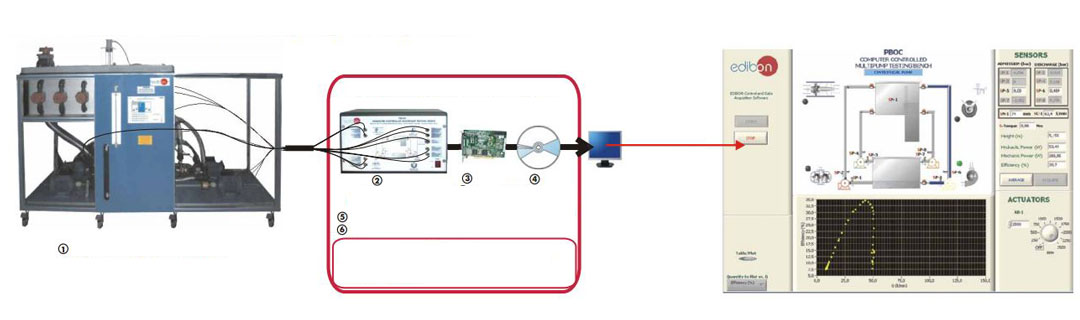

2. PBOC / CIB. Hộp điều khiển

Điều khiển thời gian thực, linh hoạt sửa đổi từ bàn phím máy tính của các thông số, tại bất kỳ thời điểm nào trong quá trình. Cho phép sửa đổi, tại bất kỳ thời điểm và trong thời gian thực, các tham số liên quan đến quá trình. 3 mức an toàn: cơ khí trong đơn vị, điện tử trong giao diện điều khiển, và thứ ba trong phần mềm điều khiển.

3. DAB. Mạch thu dữ liệu

Thu thập dữ liệu PCI National Instruments bảng sẽ được đặt trong một khe máy tính. 16 ngõ vào analog. Tốc độ lấy mẫu: 250 KS / s. 2 đầu ra tương tự. 24 đầu vào / đầu ra số.

4 . PBOC / CCSOF. Phần mềm điều khiển bằng máy tính + Thu thập dữ liệu + Phần mềm Quản lý Dữ liệu:

Phần mềm linh hoạt, mở và multicontrol. Quản lý, xử lý, so sánh và lưu trữ dữ liệu. Tốc độ lấy mẫu lên đến 250.000 dữ liệu / giây. Nó cho phép đăng ký trạng thái cảnh báo và biểu diễn đồ họa theo thời gian thực.

5. Cáp và phụ kiện, để hoạt động bình thường.

6. Hướng dẫn sử dụng: Đơn vị này được cung cấp 8 hướng dẫn sử dụng.

Kích thước (xấp xỉ) = Đơn vị: 1650 x 800 x 1850 mm. Trọng lượng: 240 Kg.
Hộp điều khiển: 490 x 330 x 310 mm. Trọng lượng: 10 Kg.
