CONTROLKhả năng thực hành
1.- Xác định lưu lượng của một cái đập mỏng ở dạng chữ U.
2. Xác định hệ số bốc dỡ của một thành mỏng ở dạng chữ U.
3.- Xác định đường cong Q và r.m. Cho máy bơm ly tâm.
4.- Xác định đường cong Q-r.m. Cho bơm bánh răng.
5.- Xác định đường cong H và Q cho các thời điểm khác nhau r.p.m. Cho máy bơm ly tâm.
6.- Xác định đường cong H và Q cho các thời điểm khác nhau. Cho bơm bánh răng.
7. Xác định công suất cơ học so với dòng chảy khác nhau rp.m. Cho máy bơm ly tâm.
8. Xác định công suất cơ học so với dòng chảy khác nhau rp.m. Cho bơm bánh răng.
9.- Xác định đường cong η so với dòng chảy khác nhau r.p.m. Cho máy bơm ly tâm.
10.- Xác định đường cong η so với dòng chảy khác r.p.m. Cho bơm bánh răng.
11. Xác định bản đồ của một máy bơm ly tâm.
12.- Xác định bản đồ của bơm bánh răng.
13.- Xác định các đường cong đặc tính adimensional cho các máy bơm khác nhau.
14.- Xác định tốc độ cụ thể cho các máy bơm khác nhau.
15. Xác minh các quy tắc tương tự cho máy bơm có hình học khác nhau.
Các thực tiễn khác:
16. hiệu chuẩn.
17-35.- Thực hành với PLC.
1. PB2C. Thiết bị:

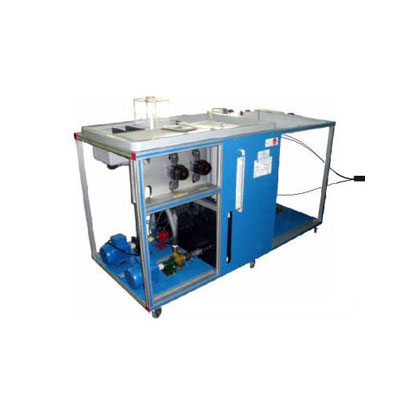

Thiết bị (PB2C) cho phép sinh viên nghiên cứu các đặc tính vận hành của ly tâm và bánh răng
Máy bơm. cho phép kiểm soát và đo các tham số tiêu biểu nhất của loại bơm này.
Các biện pháp có thể được thực hiện bằng cách sử dụng đơn vị này là: bơm chiều cao áp kế, dòng chảy, mô-men xoắn và tốc độ quay.
Cấu trúc nhôm anodized và các tấm bằng thép sơn.
Sơ đồ ở mặt trước bảng điều khiển có phân bố tương tự với các phần tử trong đơn vị thực.
2 Bơm:
Bơm ly tâm, máy tính điều khiển. Bánh bơm, máy tính điều khiển.
Motor cho mỗi bơm, với hoạt động độc lập.
Bộ cảm biến áp suất nhập và cảm biến áp suất xả cho mỗi bơm (4 cảm biến). Kiểm soát phần mềm để đọc trực tiếp tốc độ (r.m.m.) và mô men xoắn (Nm).
Sự thay đổi tốc độ bằng bộ chuyển đổi tần số, điều khiển máy tính.
Bình thể tích thể tích từ 0-10 lít cho dòng chảy thấp và 0-45 lít cho dòng chảy lớn. Bể chứa nước, dung tích khoảng 160 lít.
Cảm biến lưu lượng. "U" Hình dạng đập. Lấp kín cửa ngăn trong kênh hở. Van cho máy bơm ly tâm và bánh răng.

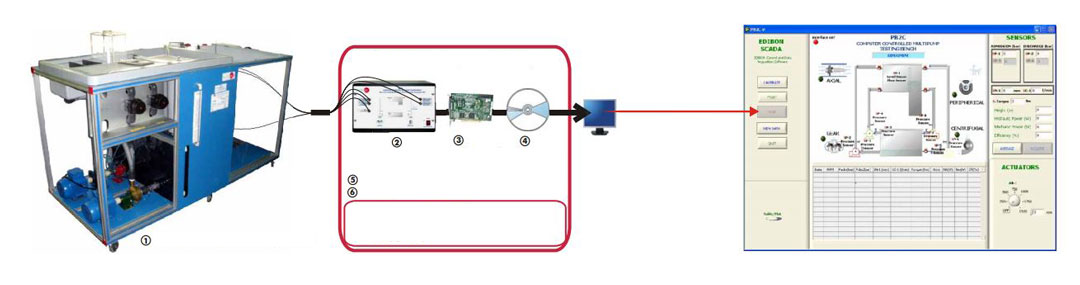

2. PB2C / CIB. Hộp điều khiển
Tham số tham gia vào quá trình. 3 mức độ an toàn: cơ khí trong đơn vị, điện tử trong giao diện điều khiển, và thứ ba
Một trong phần mềm điều khiển.
3. DAB. Mạch thu dữ liệu
Thu thập dữ liệu PCI National Instruments bảng sẽ được đặt trong một khe máy tính. 16 ngõ vào analog. Tốc độ lấy mẫu: 250 KS / s. 2 đầu ra tương tự. 24 đầu vào / đầu ra số.
4. PB2C / CCSOF. Phần mềm điều khiển bằng máy tính + Thu thập Dữ liệu + Phần mềm Quản lý Dữ liệu
Phần mềm linh hoạt, mở và multicontrol. Quản lý, xử lý, so sánh và lưu trữ dữ liệu. Tốc độ lấy mẫu lên đến 250.000 dữ liệu / giây. Nó cho phép đăng ký trạng thái cảnh báo và biểu diễn đồ họa theo thời gian thực.
5.Cáp và phụ kiện, để hoạt động bình thường
6. Hướng dẫn sử dụng: được cung cấp 8 hướng dẫn sử dụng
Kích thước (xấp xỉ) = Đơn vị: 1650 x 800 x 1850 mm. Trọng lượng: 200 Kg. Hộp điều khiển: 490 x 330 x 310 mm. Trọng lượng: 10 Kg.
