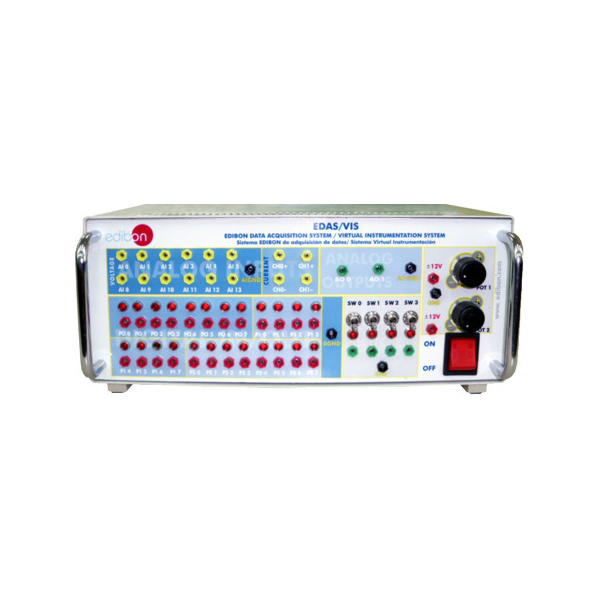

EDAS/VIS - Hệ thống thu thập thông tin

Model: EDAS/VIS
Tình trạng: Liên hệ

Hệ thống với với các versions:
+ EDAS/VIS-1.25. với tốc độ 1,250,000 kết quả/giây
+ EDAS/VIS-0.25. với tốc độ 250,000 kết quả/giây
Hệ thống này có thể được sử dụng với:
+ Tất cả các loại mô đun “M” (M1 đến M99) của hệ thống điện tử cơ bản (LIEBA).
+ Tất cả các mô đun “ED-CAM, ED-CFM và EDICOM” của bộ truyền thông (LICOMBA).
+ Bộ chuyển đổi và thực hành SAIT
+ Và các loại bản mạch

Bảo hành: Chưa có thông tin bảo hành

Giá bán: Liên hệ

Đặt hàng

Khung giờ giao hàng từ 8h00 - 18h00 hàng ngày.
Sản phẩm chính hãng, cung cấp CO & CQ.
Bảo hành miễn phí 12 tháng với máy chính.
Giá trên chỉ áp dụng đối với mặt hàng có sẵn.
Đối với mặt hàng không có sẵn sẽ tính thêm phí vận chuyển.

Gửi email yêu cầu báo giá: info@redstarvietnam.com Tất cả các ngày trong tuần

Đặc tính nổi bật
Thông số kỹ thuật
Ứng dụng
Download
Nhận xét

Bộ thực hành :
Module “M1” Bảng điện tử cơ bản Hộp thu dữ liệu Bảng
mạch
thu data Phần mềm
thu dữ liệu

Computer
(not included
in the supply)

AI= Analog input.
AO= Analog output.
P= Digital input/output.
SW= Digital signal Switch 0-5V .
POT=Analog signal Potentiometer 12V .

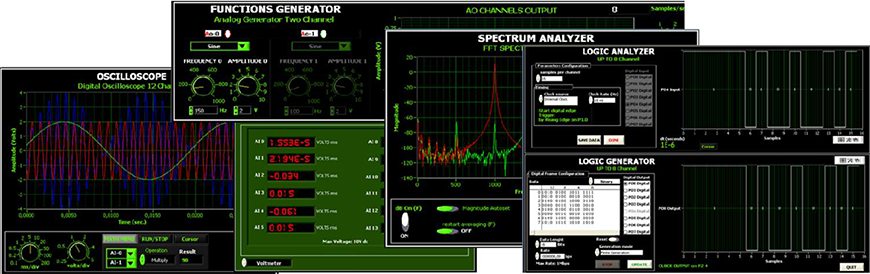

Some T ypical Software screens

1. DAIB. Bộ thu thập dữ liệu:

Kích thước hộp	310 x 220 x 145 mm. approx.

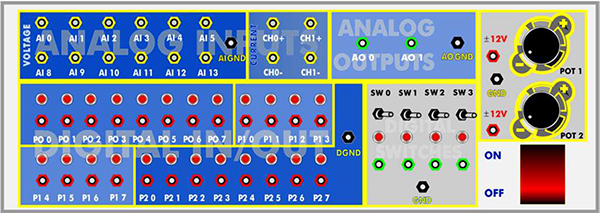

Bảng điều khiển	16 Analog inputs (1 block with12 voltage channelsand 1 block with 2 current channels(4 connections)) Tốc độ 1,250,000 kết quả/giây EDAS/VIS 1.25 Version. Tốc độ 250,000 kết quả/giây EDAS/VIS 0.25 Version. 2 Analog outputs 24 Digital inputs/outputs, configurable as inputs or outputs, with 24 state led indicators. These digital inputs/outputs are grouped in three ports of eight channels (P0, P1 and P3). 4 Digital signal switches 0-5V. 2 Analog signal potentiometers 12V. Main ON/OFF switch
Phía trong	Nguồn điện trong 12 và 5 V .
Bảng sau	Kết nối SCSI (dành cho kết nối bảng mạch điện)
Cáp kết nối

2. DAB. Mạch thu thập dữ liệu:

For EDAS/VIS 1.25 Version:
Analog input:	Số kênh= 16single-ended or 8 differential
	Độ chính xác=16 bits, 1 in 65536.
	Tốc độ kiểm tra: 1,250,000 S/s (samples per second)
	Input range (V)= ±10V
	Data transfers=DMA, interrupts, programmed I/0. Number of DMA channels=6
Analog output:	Số kênh=2. Resolution=16 bits, 1 in 65536.
	Max. output rate up to: 833 KS/s.
	Output range(V)= ±10V.
	Data transfers=DMA, interrupts, programmed I/0
	Digital Input/Output: Number of channels=24 inputs/outputs. Port 0 up to 8 MHz.
	Timing: Counter/timers=2
	Resolution: Counter/timers: 32 bits.
For EDAS/VIS 0.25 Version:
Tốc độ kiểm tra	250,000 S/s(samples per second).
Analog output: Max. output rate up to:	10 KS/s.
Digital Input/Output	Number of channels=24 inputs/outputs. Port 0 up to 1 MHz

3. EDAS/VIS-SOF . Phần mềm thu dữ liệu và thiết bị ảo:

Bộ thiết bị ảo
Dao động kế:	Kênh: 12. Điện thế tối đa: 10V.
Chức năng phát:	Hai bộ phát tín hiệu độc lập Điện thế: ±10V.
Bộ phân tích quang phổ	Kênh: 12 (simultaneous). điện thế 10V .
Đa năng kế	Vôn kế (Kênh: 12 (simultaneous). Điện thế tối đa: 10V RMS). Ampe kế (kênh: 2(simultaneous). Max. Ampere: 500 mA rms per channel).
Bộ phân tích quá độ.
Bộ phân tích Logic:	Só kênh vào: 8. TTL Voltage Level. Clock Source: 3 different sources. Cho phép 8 tín hiệu số đồng thời 1 hoặc 8 Mbps
Bộ phát Logic	Số kênh 8 . TTL Cho phép 8 tín hiệu số đồng thời 1 hoặc 8 Mbps
Tốc độ kiểm tra 1,250,000 kết quả/giây dành cho EDAS/VIS 1.25 Version.
Tốc độ kiểm tra 250,000 kết quả/giây dành cho EDAS/VIS 0.25 Version.
Hướng dẫn	Hệ thống cung cấp hướng dẫn sử dụng. Bao gồm yêu cầu nguồn điện, cài đặt Giao điện phần mềm: khởi động, an toàn, bảo trì, thực hành và hướng dẫn
Hệ thống có thể được sử dụng với	- Tất cả mô đun loại “M” (M1 to M99) điện tử cơ bản (LIEBA). - Tất cả mô đun “ED-CAM, ED-CFM và EDICOM” truyền thông (LICOMBA). - Bộ chuyển đổi SAIT
